A fundição de precisão cria formatos superiores quase perfeitos para sistemas complexos de manuseio de fluidos. As fundições usam esse processo avançado para moldar com eficiência peças industriais altamente complexas. Contudo, pequenos defeitos de fundição em recipientes de retenção de pressão representam sérios riscos. Freqüentemente, eles provocam falhas catastróficas em campo. Eles criam riscos de segurança significativos e causam dispendiosos períodos de inatividade operacional.
Os compradores frequentemente avaliam os parceiros de fabricação estritamente pelo custo unitário. Você pode acidentalmente ignorar os rigorosos protocolos de garantia de qualidade necessários para aplicações de alto desempenho. Esse foco estreito compromete a confiabilidade quando as peças enfrentam estresse hidráulico intenso. Suas equipes de engenharia precisam de confiança absoluta em cada componente.
Este artigo fornece uma estrutura de avaliação estruturada e baseada em evidências. Gerentes e engenheiros de compras descobrirão exatamente como avaliar os padrões de inspeção de fornecedores. Você aprenderá a verificar a integridade estrutural antes de aprovar execuções de produção em grande escala. Cobrimos verificações de superfície, validações dimensionais e protocolos essenciais de testes não destrutivos. A diligência adequada garante um desempenho confiável da bomba no campo.
A espessura uniforme da parede do invólucro não é negociável para manter as classificações de pressão e prevenir a fadiga localizada.
As verificações superficiais e dimensionais (CMM) devem ser combinadas com testes não destrutivos (NDT) para descobrir porosidade interna oculta.
A certificação de materiais via espectrometria garante a conformidade química com padrões rigorosos da indústria (por exemplo, ASTM, ASME).
As capacidades de testes internos de uma fundição são um indicador direto de sua capacidade de dimensionar a produção de maneira confiável.
Falhas operacionais acontecem rapidamente quando carcaças de bombas comprometidas chegam ao campo. O vazamento de fluidos apresenta riscos ambientais imediatos em fábricas de produtos químicos. Você pode experimentar quedas severas de pressão durante operações críticas de transferência de fluidos. A contaminação cruzada destrói lotes inteiros de produtos farmacêuticos ou químicos sensíveis. Em última análise, as falhas sistémicas encerraram instalações de processamento inteiras. Estas interrupções prejudicam a reputação da marca e interrompem completamente a produção.
As fundições defendem o processo de microfusão por vários bons motivos. Minimiza significativamente os requisitos de usinagem secundária. Produz excelentes acabamentos superficiais em geometrias internas complexas. No entanto, o processo permanece vulnerável a falhas físicas inerentes. O encolhimento ocorre naturalmente à medida que o metal líquido esfria até o estado sólido. A porosidade do gás às vezes retém bolsas de ar dentro das paredes em solidificação. Defeitos de inclusão ocorrem quando partículas cerâmicas estranhas entram no molde.
Fornecedores confiáveis abordam a garantia de qualidade de forma abrangente. Eles nunca tratam a inspeção como uma simples verificação final. Em vez disso, integram testes rigorosos ao longo de todo o ciclo de fabricação. A avaliação começa durante a fase inicial de criação do padrão de cera. Ele continua cuidadosamente durante a fase final de solidificação do metal. Você deve exigir essa abordagem integrada da fundição escolhida.
A rugosidade da superfície influencia fortemente o desempenho geral da bomba. A eficiência hidráulica cai quando o fluido encontra paredes internas ásperas. Acabamentos superficiais ruins também comprometem superfícies críticas de acoplamento e vedação. Os anéis de vedação e as juntas não conseguem manter a compressão adequada contra metal irregular. Para fundição típica, os engenheiros esperam uma Ra (média de rugosidade) entre 3,2 e 6,3 micrômetros. Você deve verificar esses valores usando perfilômetros calibrados.

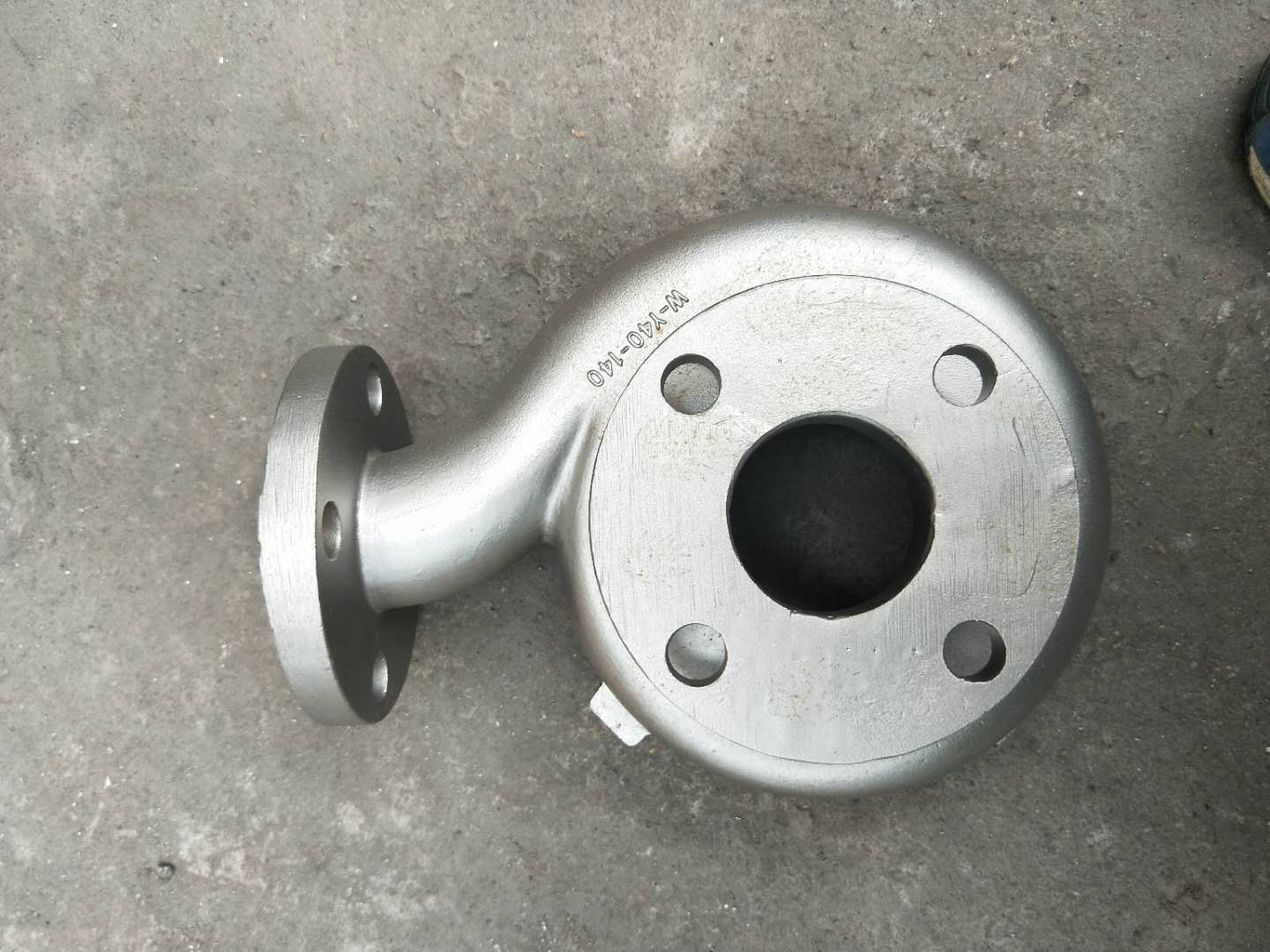

A inspeção visual detecta erros óbvios de fabricação no início do processo. Inspetores treinados devem procurar atentamente vários sinais de alerta específicos. Os fechamentos a frio aparecem como linhas visíveis onde duas correntes de metal não conseguiram se fundir completamente. As lágrimas quentes manifestam-se como pequenas fissuras formadas durante a contracção do metal. As picadas na superfície parecem pequenas crateras causadas pelo escape de gás. As inclusões de cerâmica aparecem como manchas brancas incrustadas teimosamente na superfície do metal.
As inspeções a olho nu inevitavelmente não detectam falhas microscópicas na superfície. As fundições devem utilizar Teste de Líquido Penetrante (PT) para componentes críticos. Os técnicos aplicam uma tinta vermelha altamente visível na peça usinada. O líquido penetra lentamente em defeitos microscópicos que quebram a superfície. Uma solução reveladora retira o corante preso. Isso expõe rachaduras ocultas antes que causem vazamentos catastróficos.
A verificação da Máquina de Medição por Coordenadas (CMM) fornece dados dimensionais essenciais. CMMs modernas mapeiam geometrias complexas usando apalpadores de toque altamente precisos. Você precisa de relatórios CMM detalhados para todas as dimensões críticas de posicionamento. Os ajustes dos rolamentos exigem tolerâncias extremamente restritas para evitar vibrações mecânicas. Os alinhamentos dos flanges devem permanecer perfeitamente planos para garantir vedações herméticas do sistema. A concentricidade determina a suavidade com que os impulsores giram dentro da carcaça principal.
A espessura uniforme da parede da carcaça sustenta a integridade estrutural sob intensa pressão hidrostática. As aplicações de alta pressão punem severamente as seções finas ao longo do tempo. Às vezes, mudanças no núcleo acontecem durante o processo de vazamento agressivo. Esse deslocamento causa um perigoso adelgaçamento localizado dentro da cavidade da voluta. Pontos finos de metal rompem facilmente quando os sistemas sofrem picos repentinos de pressão.
Os compradores devem estabelecer expectativas básicas claras para tolerâncias de fundição. As tolerâncias lineares padrão normalmente seguem as diretrizes estabelecidas da ISO 8062. Geometrias internas complexas exigem atenção específica de engenharia. As volutas e os canais de fluido geralmente variam ligeiramente em relação às tolerâncias externas padrão. Você deve documentar claramente esses requisitos exclusivos nos desenhos de fabricação.
Tabela 1: Tolerâncias padrão de tolerância linear comum (ISO 8062)
Dimensão Nominal (mm) | Tolerância de Fundição Padrão (CT6) | Expectativa de tolerância de usinagem padrão |
|---|---|---|
Até 10 | ± 0,30mm | ± 0,05mm |
10 a 50 | ± 0,50mm | ± 0,05mm |
50 a 100 | ± 0,70 mm | ± 0,10mm |
100 a 200 | ± 1,00 mm | ± 0,15 mm |
As verificações de superfície nunca garantem a segurança total da peça. Defeitos internos rotineiramente fazem com que os vasos de pressão vazem inesperadamente em serviço. A porosidade de contração cria redes microscópicas semelhantes a esponjas nas profundezas do metal. Vazios de gás formam bolsas ocas perigosas abaixo da superfície sólida. Estas falhas ocultas enfraquecem gravemente a capacidade estrutural do componente.
O teste radiográfico (raio X) continua sendo o padrão ouro para verificação de solidez. Os raios X de alta energia penetram no metal sólido para expor anomalias internas de fundição. Você deve exigir a inspeção por raios X para zonas de transição de alto estresse. As áreas onde paredes grossas e finas se encontram são especialmente vulneráveis ao encolhimento. As radiografias fornecem prova visual permanente de integridade interna.
O Teste Ultrassônico (UT) oferece um excelente método de inspeção alternativo ou complementar. Ondas sonoras de alta frequência viajam através do metal para detectar anomalias no subsolo. O UT também mede a espessura da parede de forma não destrutiva a partir do exterior. Isto confirma a estabilidade do núcleo após a conclusão de todo o processo de fundição.
Devemos equilibrar a cobertura completa da inspeção com potenciais riscos operacionais. A cobertura abrangente de 100% de END aumenta visivelmente os preços unitários de produção. Talvez você não precise de cobertura completa para bombas de abastecimento de água de baixa pressão. No entanto, um END rigoroso é absolutamente obrigatório para bombas de produtos químicos perigosos. As aplicações de alta pressão exigem certeza interna absoluta para evitar falhas estruturais catastróficas.
A composição química determina diretamente a resistência à corrosão e a resistência mecânica geral. As fundições dependem fortemente da espectrometria de emissão óptica (OES). Os técnicos acendem uma pequena amostra de metal para analisar sua composição química exata. Isso garante que a liga fundida atenda aos seus requisitos específicos de engenharia. A conformidade estrita do material é crucial para aço inoxidável 316, ligas duplex ou aço carbono.
Os testes de propriedades mecânicas validam suas expectativas de desempenho físico. Você deve solicitar barras de teste moldadas exatamente no mesmo lote térmico. Estas barras passam por rigorosos testes destrutivos em laboratório controlado. Os técnicos medem a resistência à tração final para identificar pontos de ruptura. Eles testam a resistência ao escoamento para observar os limites de deformação plástica. Os testes de alongamento confirmam que o metal mantém a ductilidade necessária sob tensão.
As certificações fornecem um registro documental vital para compradores diligentes. Você deve exigir Relatórios de Teste de Moinho (MTRs) certificados antes de autorizar o envio. Esses documentos comprovam a adesão aos rígidos padrões da indústria ASTM ou ASME. A rastreabilidade total do lote térmico garante que você possa rastrear cada lote com precisão. Isso protege você caso surjam problemas de campo vários anos depois.
Erros comuns durante o processo de verificação de material incluem:
Aceitar certificados de materiais genéricos em vez de relatórios de testes específicos de calor.
Testando barras de metal vazadas de uma concha completamente diferente da do lote de produção.
Ignorar variações localizadas de dureza após procedimentos de tratamento térmico pós-moldagem.
Não verificação das datas de calibração dos equipamentos de espectrometria da fundição.
Capacidades de inspeção minuciosas separam as fundições de elite dos fornecedores médios. Você precisa de uma estrutura de avaliação estruturada durante a fase de avaliação inicial. Pergunte extensivamente aos possíveis parceiros sobre seus laboratórios internos de controle de qualidade. Determine se eles terceirizam END críticos para instalações externas de terceiros. Os testes internos normalmente sinalizam melhor controle do processo e ciclos de feedback mais rápidos.
Os Sistemas de Gestão da Qualidade fornecem marcadores de confiança básicos essenciais. Procure certificações ISO 9001 ativas como um padrão mínimo não negociável. As aplicações de alta pressão exigem conformidade rigorosa com a Diretiva de Equipamentos de Pressão (PED). Os projetos de petróleo e gás exigem certificações API rigorosas. Essas credenciais comprovam que a fundição entende ambientes de produção altamente regulamentados.
A fase de prototipagem serve como proteção final antes dos compromissos de volume. Você deve solicitar imediatamente relatórios abrangentes de inspeção do primeiro artigo (FAI). Esses relatórios devem incluir layouts dimensionais completos e todos os dados de END. Nunca aprove a produção em volume sem revisar minuciosamente esses documentos críticos.
Siga estas etapas de avaliação de prototipagem:
Defina claramente todos os pontos críticos de inspeção no desenho de engenharia inicial.
Revise o relatório FAI especificamente para dimensões fora da tolerância.
Analise as varreduras iniciais de raios-X em busca de falhas sistêmicas de controle ou alimentação.
Autorize a produção piloto somente após confirmar a conformidade completa.
A inspeção rigorosa continua sendo a única forma confiável de validar a integridade estrutural. Você não pode comprometer testes completos ao implantar sistemas industriais de manuseio de fluidos. Vazios internos e falhas superficiais ocultas eventualmente causarão paradas operacionais. A verificação adequada do material garante que a caixa resista com segurança a ambientes altamente corrosivos.
Audite seus fornecedores atuais para verificar hoje suas capacidades de testes não destrutivos. Solicite relatórios de teste de moinho atualizados para suas entregas de fundição mais recentes. Entre em contato com seus parceiros de engenharia para obter consultoria sobre a fabricação de componentes de alta conformidade. Certifique-se de que cada peça atenda aos seus padrões exatos de desempenho antes da instalação final em campo.
R: As tolerâncias lineares padrão normalmente seguem as diretrizes da ISO 8062. A maioria das instalações de fundição de precisão atinge confortavelmente os graus de tolerância CT5 a CT7. Geometrias complexas podem sofrer pequenas variações dependendo das taxas de contração do metal. No entanto, os engenheiros podem obter tolerâncias muito mais restritas aplicando usinagem CNC pós-moldada em superfícies críticas de contato.
R: Não, nem todas as peças exigem 100% de testes radiográficos. Recomendamos enfaticamente raios X para aplicações críticas, de alta pressão ou de fluidos tóxicos. Esses cenários acarretam imensos riscos de segurança. Para bombas de água não críticas, as fundições geralmente dependem de amostragem estatística. Essa abordagem equilibra efetivamente o tempo de fabricação com riscos operacionais aceitáveis.
R: As fundições usam núcleos cerâmicos ou solúveis precisos para formar cavidades internas. Eles fixam esses núcleos dentro de ferramentas de padrão de cera rígido. Isto evita movimentos indesejados durante o vazamento turbulento do metal. Os técnicos então utilizam medição de espessura ultrassônica pós-moldada. Isto verifica se as dimensões finais estão em conformidade com as especificações de engenharia.
