Os sistemas de fluidos de alta pressão não toleram suposições. Um tipo de rosca incompatível corre o risco de explosões catastróficas, tempo de inatividade dispendioso e danos graves ao equipamento. Os sistemas de energia fluida funcionam com precisão absoluta. Se uma única vedação falhar, toda a máquina para abruptamente. Para equipes de compras e engenheiros que substituem componentes ou projetam roteamento de sistemas, identificar corretamente o padrão de rosca é o primeiro passo inegociável na avaliação de peças. Você não pode construir uma máquina confiável com conexões falhas ou adivinhadas. Cada porta requer atenção cuidadosa aos detalhes de medição.
Este guia detalha a metodologia precisa para medir, avaliar e especificar a conexão exata da mangueira hidráulica necessária para garantir uma integração sem vazamentos. Você aprenderá como proteger a arquitetura de seu sistema maior contra falhas evitáveis. Fornecemos etapas práticas para eliminar completamente os erros de instalação. Seguir esses métodos garante que você especifique o componente certo para cada aplicação de alta pressão.
A inspeção visual é insuficiente; especificações precisas requerem pinças, um medidor de passo de rosca e um medidor de ângulo de assento.
Compreender o mecanismo de vedação (roscas cônicas, anéis de vedação ou sedes angulares de metal com metal) é tão crítico quanto combinar o passo da rosca.
Roscas incompatíveis (por exemplo, mistura de NPT e BSPT) comprometerão a integridade de **peças de bombas e válvulas** de alto valor em todo o sistema.
A pressão do sistema, os níveis de vibração e as geometrias das portas existentes devem ditar a estrutura de especificação final.
Threads incompatíveis não são apenas um problema de montagem; eles representam um grave risco ambiental e de segurança. O fluido hidráulico de alta pressão que escapa de uma conexão rompida age como uma lâmina invisível. Isso pode causar ferimentos graves aos operadores. Além da segurança, os vazamentos de fluidos criam pesadelos de conformidade ambiental. Você enfrenta ordens de limpeza imediatas e possíveis multas regulatórias. A conexão de peças incompatíveis pode parecer segura durante a montagem a seco. No entanto, uma vez aplicada pressão dinâmica, a junta comprometida irá inevitavelmente falhar.
Você deve compreender a realidade do cross-threading e dos threads removidos. Quando um técnico força padrões incompatíveis juntos, eles destroem a geometria interna da rosca. Um exemplo clássico envolve forçar uma extremidade macho JIC de 37° em uma porta fêmea SAE de 45°. As roscas podem inicialmente engatar, mas os ângulos do assento nunca se alinharão. Isso cria microvazamentos graves. O fluido desvia do metal deformado sob pressão. A vibração contínua amplia esses microvazamentos para grandes violações. Confiar na fita de Teflon para mascarar essas lacunas incompatíveis garante uma ruptura.
Uma única conexão com falha danifica gravemente o circuito hidráulico mais amplo. Quando o fluido escapa através de um microvazamento, o sistema sofre quedas repentinas de pressão. Esta perda repentina de pressão pode cavitar as bombas instantaneamente. A cavitação introduz bolhas de ar que corroem agressivamente as superfícies metálicas internas. Além disso, as quedas de pressão privam as válvulas de controle críticas da força necessária do fluido. Esta reação em cadeia ameaça a vida útil operacional de todas as peças de bombas e válvulas interconectadas . Consertar uma conexão barata torna-se irrelevante se você destruir um coletor altamente projetado no processo.
A identificação precisa requer uma abordagem sistemática. Você não pode usar tipos de threads "eyeball" com êxito. Siga estas quatro etapas de medição específicas.
Etapa 1: determinar paralelo versus cônico. Comece com uma inspeção visual. Observe atentamente o perfil do tópico. As roscas permanecem com diâmetro constante de cima para baixo? Se sim, eles são paralelos (retos). Eles se estreitam à medida que chegam ao fim? Se sim, eles são cônicos. Você pode confirmar isso usando calibradores. Meça o primeiro fio e depois o último fio. Se as medidas forem diferentes, você terá uma conexão cônica.
Etapa 2: meça o diâmetro. Use calibradores digitais ou de mostrador de precisão para esta etapa. Para roscas macho, meça o Diâmetro Externo (DE). Coloque as garras do calibrador na parte mais larga das cristas da linha. Para roscas fêmeas, meça o diâmetro interno (ID). Insira as mandíbulas de medição internas do paquímetro na porta. Registre esta medida com precisão em polegadas e milímetros.
Etapa 3: meça o passo da linha. Você precisa de um medidor de pitch especializado aqui. Um medidor de passo apresenta pequenas lâminas de metal com bordas serrilhadas. Pressione diferentes lâminas nas roscas até que uma se encaixe perfeitamente, sem lacunas. Segure-o contra uma fonte de luz. Se você vir uma luz brilhando através dos dentes, experimente outra lâmina. Para conexões imperiais, isso determina as roscas por polegada (TPI). Para conexões métricas, mede a distância exata entre as cristas das roscas em milímetros.
Etapa 4: Determine o ângulo do assento. As roscas paralelas geralmente dependem de um assento angular para criar uma vedação. Use um medidor de ângulo do assento para confirmar esta geometria. Deslize o medidor na conexão até que ele fique nivelado com a superfície de vedação. Você deve verificar se o ângulo é 37°, 45° ou 60°. Este ângulo determina como a conexão cria uma vedação segura além das roscas interligadas.
Combinar o passo da linha é apenas metade da batalha. Você deve combinar perfeitamente o mecanismo de vedação. Diferentes padrões industriais utilizam métodos totalmente diferentes para conter fluido de alta pressão. Deixe-nos avaliar as configurações mais comuns que você encontrará.
Comparação de vedação padrão de rosca hidráulica
Padrão | Geometria da rosca | Mecanismo de vedação | Característica Primária |
|---|---|---|---|
NPT/NPTF | Cônico | Deformação fio a fio | Comum em equipamentos legados |
Alargamento JIC 37° | Paralelo (reto) | Assento angular metal-metal | Adaptabilidade de alta pressão |
ORFS (vedação facial com anel de vedação) | Paralelo (reto) | O-ring comprimido na face plana | Alta resistência à vibração com vazamento zero |
BSPP | Paralelo (reto) | Selo colado ou anel de corte | Conformidade com padrões europeus |
O NPT apresenta roscas cônicas. Cria uma vedação através de deformação mecânica. À medida que você aperta a conexão, as roscas macho e fêmea ficam firmemente juntas. NPTF (Dryseal) melhora isso esmagando as cristas dos fios nas raízes. O NPT é altamente comum em equipamentos legados dos EUA. Você pode especificar com segurança uma conexão de rosca NPT para ambientes de pressão padrão. No entanto, reconheça suas limitações. As roscas cônicas apresentam dificuldades em aplicações de alta vibração. A vibração faz com que eles recuem e vazem.
JIC usa threads paralelos. Não veda as próprias roscas. Em vez disso, ele veda através de uma sede angular de metal com metal de 37°. Representa uma excelente escolha para sistemas de alta pressão. O JIC é amplamente adaptável e altamente padronizado em todos os setores globais. No entanto, requer uma instalação cuidadosa. As conexões JIC são altamente suscetíveis a aperto excessivo. Se você apertá-los com muita força, você danificará as superfícies metálicas ou quebrará o alargamento, danificando a vedação.
ORFS depende de roscas paralelas e uma face de vedação plana. Um anel de vedação cativo fica em uma ranhura na conexão macho. Quando apertado, o O-ring comprime-se contra a face plana da porta fêmea. Consideramos o ORFS o padrão ouro absoluto para ambientes de alta vibração. Ele oferece desempenho de vazamento zero em sistemas de energia com fluidos extremos. O anel de vedação macio absorve micromovimentos que normalmente quebrariam uma vedação metal com metal.
BSPP apresenta threads paralelos. Como as roscas não vedam, o BSPP requer elementos de vedação secundários. Você normalmente usa vedações coladas (arruelas Dowty), anéis de vedação ou anéis de corte. As roscas métricas funcionam de forma semelhante, mas seguem o tamanho exato em milímetros. A especificação destas normas é essencial para equipamentos fabricados na Europa. Você deve manter a conformidade com as construções OEM padronizadas globalmente para garantir a proteção da garantia e a segurança do sistema.
Cada conexão deve lidar com a pressão dinâmica do seu sistema. Você deve diferenciar entre pressão de trabalho e pressão de ruptura. A pressão de trabalho representa a pressão contínua máxima que o componente suporta com segurança. A pressão de ruptura é o ponto teórico de falha catastrófica. Os padrões da indústria determinam um fator de segurança de 4:1. Se a sua bomba hidráulica produz 3.000 PSI continuamente, a conexão escolhida deve possuir uma classificação de trabalho de 3.000 PSI e uma classificação de ruptura de 12.000 PSI. A combinação desses recursos evita explosões repentinas durante picos de pressão inesperados.
Os padrões de rosca não significam nada se o material falhar. Você deve avaliar cuidadosamente o aço carbono, o aço inoxidável e o latão. O aço carbono oferece excelente resistência para usos industriais padrão de alta pressão. No entanto, enferruja facilmente se exposto à umidade. O aço inoxidável oferece resistência superior à corrosão ambiental e suporta temperaturas operacionais extremas perfeitamente. O latão funciona bem para aplicações de baixa pressão, mas você deve verificar a compatibilidade do fluido. Certos fluidos hidráulicos sintéticos degradarão quimicamente o latão com o tempo.

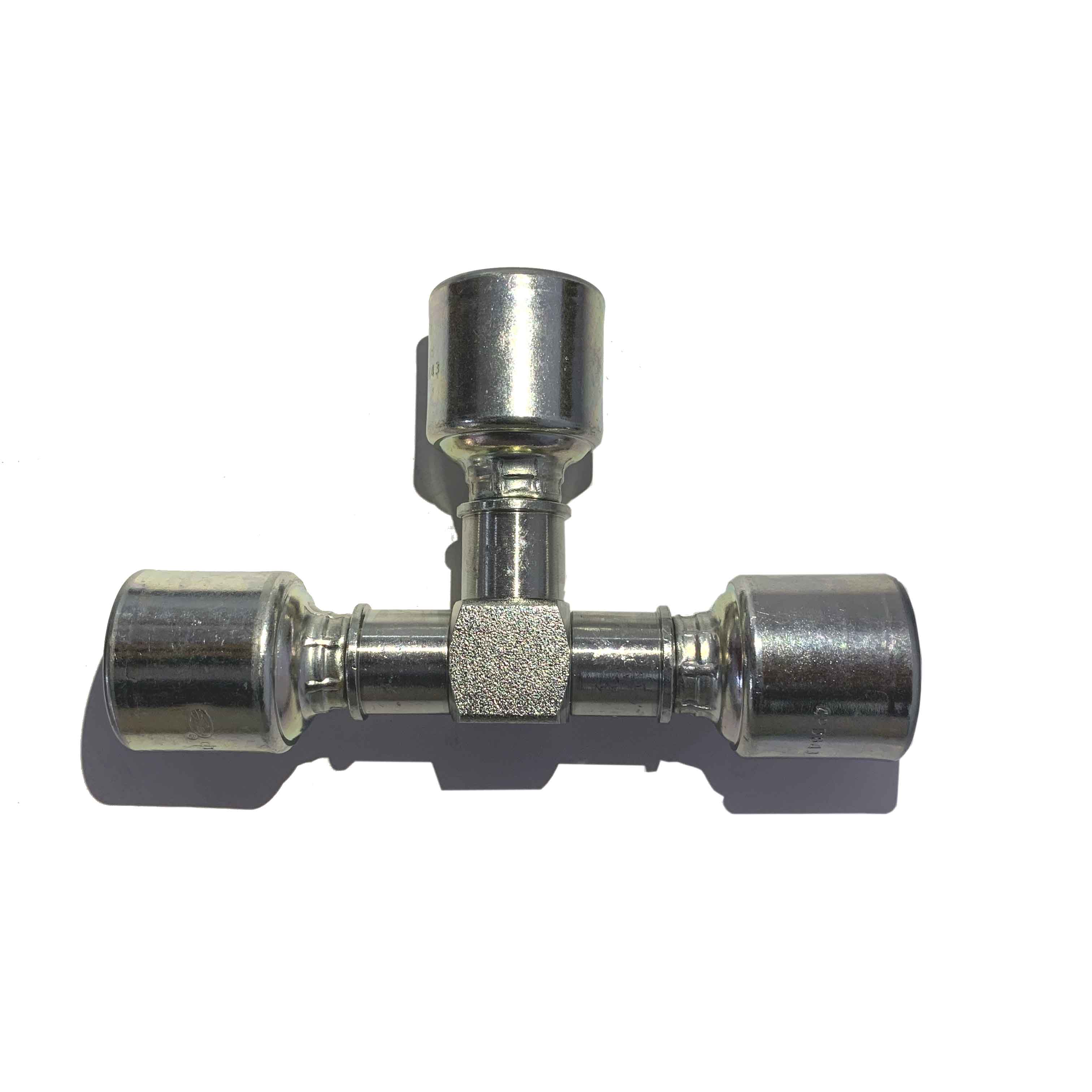

O espaço físico determina sua estratégia de roteamento. Você deve avaliar a geometria em torno dos blocos de válvulas e dos manifolds. Às vezes, as conexões retas padrão simplesmente não cabem. Você pode precisar de cotovelos de 90 graus para contornar obstáculos. Em cenários de roteamento restrito onde múltiplas linhas convergem, você pode precisar de configurações especializadas. A especificação de uma junta em T crimpada pode dividir perfeitamente o fluxo de fluido sem estender a área ocupada pelo manifold. Sempre meça sua folga antes de fazer o pedido.
O gerenciamento de torque define o sucesso da sua instalação. Confiar na sensação física é um convite ao fracasso. Você deve abordar os perigos do torque excessivo e insuficiente. O torque excessivo quebra facilmente as portas fêmeas de ferro fundido. Ele distorce assentos de metal e retira roscas paralelas. Por outro lado, o torque insuficiente deixa a conexão vulnerável. As vibrações do sistema afrouxarão rapidamente as juntas com torque insuficiente, provocando vazamentos graves de fluido. Sempre use uma chave de torque calibrada e siga rigorosamente as especificações do fabricante.
As equipes de manutenção muitas vezes tentam economizar tempo reutilizando componentes antigos. Você deve evitar essa falácia da reutilização. As conexões com rosca cônica vedam deformando ativamente o metal. Uma vez deformados, eles nunca mais selarão perfeitamente. Da mesma forma, os O-rings esmagados assumem um conjunto permanente. Eles perdem a elasticidade após a compressão inicial. Você nunca deve reutilizar esses itens durante os ciclos de manutenção. Descarte-os imediatamente e instale componentes novos e não comprometidos.
A aquisição exige uma avaliação rigorosa do fornecedor. Você não pode comprar componentes não verificados de fontes não rastreáveis. Estabeleça critérios claros para seus fornecedores. Exija rastreabilidade total do material e adesão documentada aos padrões de fabricação SAE/ISO. Certifique-se de que eles forneçam modelos CAD precisos para sua equipe de engenharia. Fornecedores excelentes também oferecem suporte técnico robusto quando você precisa de peças de conexão hidráulica personalizadas para construções de máquinas complexas. Priorize a garantia de qualidade em relação ao preço de compra inicial.
A especificação correta das roscas hidráulicas requer medição metódica do diâmetro, passo e ângulo da sede.
Você deve compreender os mecanismos de vedação distintos do NPT, JIC, ORFS e BSPP para garantir a integridade de todo o sistema.
As demandas de pressão dinâmica e as restrições espaciais influenciam fortemente suas escolhas finais de material e configuração.
A adesão estrita às especificações de torque de instalação evita dispendiosas rachaduras nas portas e vazamentos induzidos por vibração.
Nunca adivinhe ou “observe” uma conexão. A integridade do seu sistema de fluidos depende inteiramente da correspondência entre o padrão correto e a porta correta. Um único erro descuidado põe em risco a segurança e destrói máquinas caras. Consulte um especialista técnico ou utilize uma tabela de identificação de rosca verificada para fazer referência cruzada de suas medidas antes de fazer um pedido.
R: Não. Apesar de parecerem semelhantes, eles têm ângulos de rosca totalmente diferentes (60° para NPT vs 55° para BSPT) e diferentes passos de rosca. Forçá-los juntos garante um vazamento grave e danifica permanentemente as roscas internas de ambos os componentes.
R: Ambos são cônicos, mas o NPTF (Dryseal) cria uma vedação mecânica direta ao esmagar as cristas da rosca nas raízes. Essa deformação geralmente elimina a necessidade de fita ou selante de Teflon. O NPT padrão requer um composto de vedação para evitar vazamentos.
R: Observe atentamente os requisitos de vedação. Se a porta depender de um anel de vedação, de uma arruela colada ou de uma sede de metal angular para reter o fluido, será necessária uma rosca paralela. Se as próprias roscas atuarem como vedação, ela será cônica.
R: Não. Embora ambos usem roscas retas e pareçam praticamente idênticos a olho nu, o JIC usa um assento alargado de 37 graus. O SAE padrão usa um assento alargado de 45 graus. Eles não selarão corretamente se você misturá-los.
