Em aplicações de radar, comunicação por satélite e radiotelescópio, a precisão do posicionamento não é negociável. Uma fração de grau no jogo mecânico se traduz em grave degradação do sinal. Pode até causar a perda completa do alvo. Você não pode comprometer essas métricas. As unidades giratórias industriais padrão geralmente falham em aplicações de antena. Eles lutam devido a cargas aerodinâmicas únicas, como rajadas de vento intensas. Eles também se degradam rapidamente devido à exposição ambiental extrema. Além disso, as unidades padrão não possuem o rastreamento contínuo sem folga necessário para a transmissão de dados de alta frequência.
Escrevemos este guia para resolver exatamente esses problemas. Ele fornece às equipes de engenharia e compras uma estrutura de avaliação rigorosa. Você aprenderá a especificar, dimensionar e adquirir adequadamente o equipamento correto. Essa abordagem estruturada ajuda a evitar custos pesados com excesso de especificação. Ele também protege suas redes de comunicação contra um desempenho catastrófico em campo.
O torque de retenção e a capacidade do momento de inclinação devem ser calculados com base nas cargas máximas de vento de sobrevivência na antena parabólica, e não apenas no peso estático.
A comunicação de alta frequência requer engrenagens especializadas de folga baixa ou folga zero para manter a integridade do sinal.
A seleção entre um inversor fechado padrão e um sistema giratório personalizado depende muito dos extremos ambientais (névoa salina, temperaturas extremas) e do espaço de integração.
A avaliação do fornecedor deve incluir dados de teste verificáveis para limites de carga dinâmica e classificações de proteção de entrada (IP).
Você deve compreender as forças exatas que atuam em seu equipamento. Os conjuntos de antenas experimentam uma mistura única de gravidade constante e pressões aerodinâmicas altamente variáveis. A falha em categorizar com precisão essas forças leva diretamente à falha mecânica.
Primeiro diferenciamos entre peso morto estático e forças de rastreamento dinâmicas. A carga estática representa a massa física do conjunto de antenas. Ele empurra o rolamento diretamente para baixo. Cargas dinâmicas surgem no momento em que o rastreamento começa. A rápida aceleração e desaceleração introduzem forças inerciais massivas. Você deve dimensionar os dentes da engrenagem para lidar com essas tensões rotacionais. Não confie apenas na classificação de carga estática encontrada nos catálogos básicos.
O vento introduz a variável mais destrutiva no projeto do sistema. Você deve calcular dois limites de vento distintos. Os limites operacionais do vento definem a velocidade máxima do vento onde o rastreamento deve manter uma precisão estrita. Sob estas condições, a unidade continua a mover-se suavemente. Os limites de vento de sobrevivência definem as condições máximas absolutas de tempestade. Durante eventos de sobrevivência, a unidade para de se mover. Deve travar o prato em uma posição segura de armazenamento. Deve permanecer rígido sem cisalhamento da engrenagem interna.
As antenas parabólicas apresentam um centro de gravidade muito alto. Eles pegam o vento como uma vela enorme. Isto cria um poderoso efeito de braço de alavanca contra a montagem da base. Chamamos essa força de torque do momento basculante. Ele tenta ativamente separar a unidade. Portanto, o momento de inclinação continua sendo o limite mecânico mais crítico para uma unidade giratória de antena . Se a capacidade do momento basculante for muito baixa, as pistas internas serão deformadas.
Tabela: Categorização de Carga da Antena
Categoria de carga | Fonte Primária | Impacto de Engenharia |
|---|---|---|
Carga Estática Axial | Peso morto da antena parabólica | Dita o tamanho do rolamento base e o diâmetro da esfera/rolo. |
Carga Dinâmica Radial | Aceleração durante o rastreamento | Determina a resistência necessária da malha da engrenagem. |
Momento de inclinação | Cisalhamento do vento na face do prato | Requer projeto de pista de alta rigidez para evitar separação. |
Sua geometria de rastreamento específica determina a arquitetura do sistema. Os engenheiros devem escolher entre mover-se em um ou dois planos. Cada configuração traz vantagens e requisitos de controle distintos.
Os módulos de eixo único giram em apenas uma direção. Eles normalmente gerenciam movimentos de azimute (esquerda-direita) ou elevação (cima-baixo). Eles são melhores para matrizes de comunicação terrestre. Eles também se destacam no rastreamento solar de plano único. Essas unidades permanecem altamente econômicas. Eles simplificam a integração da malha de controle. Você gerencia apenas um fluxo de feedback de dados.

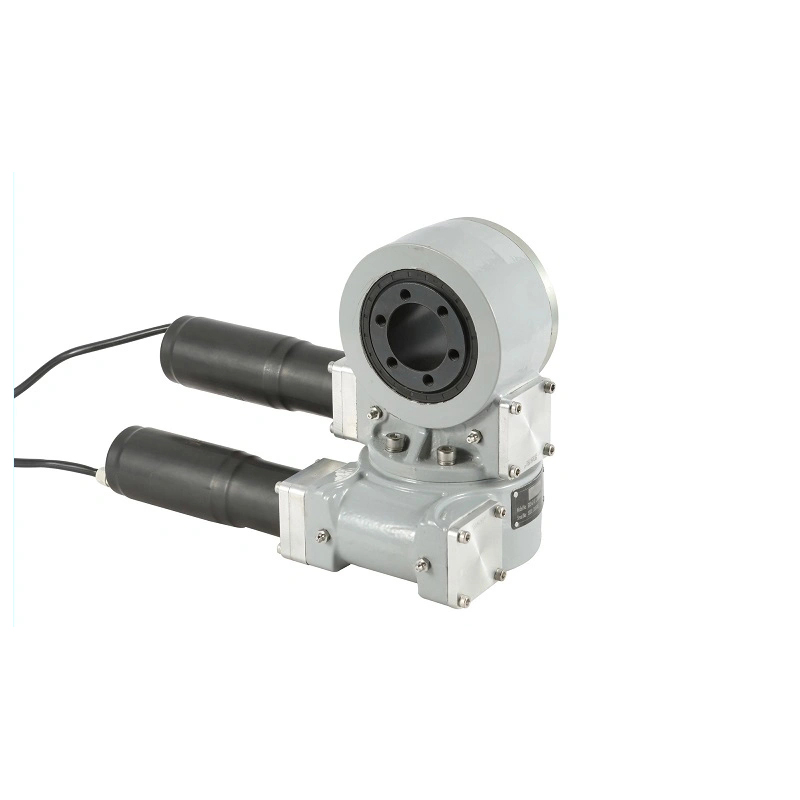

Sistemas de observação complexos requerem cobertura total do hemisfério. Isso torna essencial uma Eles combinam rotação de azimute e elevação em uma unidade integrada. Você precisa desta configuração para rastreamento de satélite e observação astronômica. Os sistemas avançados de radar militar também dependem fortemente deles para rastrear alvos aéreos. unidade giratória de eixo duplo .
A adoção de módulos de eixo duplo envolve compensações específicas de engenharia. Devemos abordar essas realidades logo na fase de design.
Ocupação espacial: Módulos duplos integrados economizam espaço em comparação com o empilhamento de duas unidades individuais independentes.
Penalidades de peso: Os módulos duplos são densos. Eles adicionam peso significativo ao topo da estrutura da torre.
Complexidade de controle: você deve gerenciar dois motores precisos simultaneamente. Isso requer algoritmos cinemáticos avançados para evitar desvios de rastreamento.
A engrenagem mecânica não significa nada sem o motor certo. Você deve combinar o sistema de acionamento elétrico com a infraestrutura disponível. Você também deve alinhar a precisão do motor com seus requisitos de frequência de comunicação.
Muitos sistemas operam em locais remotos. Eles ficam fora da rede. Esses locais dependem fortemente de bancos solares e armazenamento de baterias. Você deve avaliar esta infraestrutura cuidadosamente. Um motor giratório de 24 VCC serve como padrão da indústria aqui. Oferece compatibilidade perfeita de bateria. Também proporciona um ambiente de baixa tensão mais seguro para as equipes de manutenção. Elimina a necessidade de inversores de energia CA volumosos.
A seleção da tecnologia principal do motor impacta diretamente seu orçamento de erros de rastreamento.
Motores de passo: Estes permanecem altamente econômicos. Eles funcionam bem para rastreamento previsível e de baixa velocidade. No entanto, eles não possuem verificação de posição em tempo real.
Servomotores: São obrigatórios para ajustes de alta precisão. Eles apresentam feedback de circuito fechado. Eles corrigem erros de posição induzidos pelo vento em milissegundos.
Motores BLDC (Brushless DC): Eles fornecem um excelente meio-termo. Eles oferecem longa vida útil e lidam facilmente com rotação contínua.
Você deve avaliar a necessidade de codificadores integrados. Os codificadores informam ao seu computador exatamente para onde a antena aponta. Você também deve combinar o torque de saída do motor com a relação da engrenagem helicoidal. Uma alta taxa de redução multiplica exponencialmente o torque do motor. Essa sinergia cria um altamente capaz drive de posicionamento de antena . Ele move pesos enormes usando correntes elétricas relativamente pequenas.
As equipes de compras devem avaliar os drives com base em parâmetros técnicos rigorosos. Evite confiar em afirmações genéricas de marketing. Você deve verificar esses três critérios básicos de engenharia antes de finalizar qualquer compra.
A folga representa o espaço físico entre os dentes da engrenagem. Isso afeta diretamente seu orçamento de erros de rastreamento. Se o vento empurrar o prato, as engrenagens balançarão para frente e para trás nessa lacuna. Isso causa perda de sinal. A comunicação de alta frequência exige requisitos de folga zero. Introduzimos designs de engrenagens pré-carregadas ou sem-fim duplo para resolver isso. Um sistema de sem-fim duplo usa dois eixos sem-fim. Eles empurram a coroa principal de lados opostos. Isso elimina completamente o jogo interno.
Manter o torque serve como sua defesa definitiva contra a direção reversa induzida pelo vento. Quando a energia é desligada, o inversor deve manter a antena estável. As engrenagens helicoidais apresentam uma natureza natural de travamento automático. O ângulo de atrito evita que a coroa gire o eixo sem-fim para trás. Você deve exigir dados verificáveis do teste de torque de retenção do seu fornecedor.
A umidade e a poeira destroem rapidamente os rolamentos internos. Você deve exigir classificações IP65 ou IP66 como linha de base. Isso garante vedações herméticas contra chuva forte e areia transportada pelo ar. Se você implantar sistemas em ambientes costeiros, a pintura padrão falhará. A névoa salina corrói o epóxi básico em semanas. Você deve descrever a necessidade de revestimentos especializados. Especifique sistemas de pintura de nível marítimo C5. Você também deve solicitar fixadores externos em aço inoxidável.
Melhores Práticas: Sempre verifique os materiais de vedação. Especifique vedações Viton resistentes a UV para instalações no deserto.
Erro comum: ignorar a colocação da válvula de respiro. A condensação retida causa ferrugem interna mesmo em unidades seladas.
As opções de catálogo lidam perfeitamente com muitos projetos padrão. No entanto, instalações especializadas empurram os componentes prontos para uso além de seus pontos de ruptura. Você deve reconhecer quando as unidades padrão falharão. Você deve migrar para a engenharia personalizada.
Identifique sinais de alerta críticos antecipadamente. As unidades padrão usam graxa de lítio de uso geral. Se você implantar em regiões árticas, gradientes extremos de temperatura causarão falhas no lubrificante. A graxa congela. O motor queima ao tentar girar as engrenagens congeladas. Além disso, as unidades de catálogo apresentam espaços de montagem fixos. Eles raramente cabem em espaços restritivos ou em montagens de torres antigas.
Os engenheiros podem modificar quase todos os componentes de um sistema giratório personalizado . Considere estas modificações comuns:
Padrões de furos de parafusos personalizados para modernização de antenas antigas.
Graxas especializadas para baixas temperaturas.
Almofadas de aquecimento internas coladas à caixa.
Relações de transmissão não padronizadas projetadas para rastreamento contínuo e hiperlento.
Suportes de codificador especializados integrados diretamente na carcaça da caixa.
A personalização acarreta riscos inerentes à implementação. Você deve reconhecer prazos de entrega estendidos. Os castings personalizados levam meses para serem finalizados. Além disso, você enfrenta a necessidade de uma validação rigorosa do protótipo. Você não pode simplesmente instalar uma unidade personalizada e esperar que funcione. Exija um protocolo FAT (Teste de Aceitação de Fábrica) rigoroso. Certifique-se de que o fornecedor teste a unidade personalizada sob cargas máximas simuladas antes do envio.
Selecionar o parceiro de fabricação certo garante o cronograma do seu projeto. Um mau fornecedor fornece documentação deficiente e metalurgia inconsistente. Você precisa de uma abordagem estruturada para restringir sua lista de fornecedores.
Você deve saber exatamente o que perguntar ao fornecedor. Nunca aceite promessas vagas de qualidade. Exija certificados de teste de carga reais. Solicite registros de tratamento térmico de material para o eixo sem-fim e a coroa. O endurecimento por indução adequado evita o desgaste prematuro dos dentes. Solicite relatórios detalhados de medição de folga da linha de montagem final.
Não inicie solicitações de cotação de fornecedores cegamente. Recomendamos definir primeiro uma folha de especificações abrangente e inicial. Documente seus requisitos de torque da curva S. Defina o RPM máximo necessário. Detalhe todos os extremos ambientais, incluindo variações de temperatura e exposição ao sal. Envie este documento unificado para três fornecedores avaliados. Isso os força a citar capacidades idênticas, tornando sua decisão final um objetivo.
Selecionar uma unidade giratória de antena é sempre um ato de equilíbrio estrito. Você deve pesar constantemente a resiliência ambiental em relação à precisão do rastreamento e às restrições orçamentárias. Errar o alvo em qualquer um desses fatores leva ao fracasso do projeto.
Oferecemos uma recomendação final: sempre priorize o torque de retenção e a precisão. Exagerar ligeiramente na capacidade estrutural é um investimento sábio. Muitas vezes é muito mais econômico do que substituir uma unidade com defeito após um evento climático severo. O tempo de inatividade destrói fluxos de dados de missão crítica.
Recomendamos que você consulte diretamente engenheiros de aplicações especializados. Peça-lhes que executem uma análise completa de carga cinemática e dinâmica. Baseie esta análise estritamente nas dimensões específicas da antena e nos dados de vento locais.
R: Para calcular isso, é necessário determinar a velocidade máxima do vento de sobrevivência em relação à área total da superfície da sua antena parabólica. Você multiplica essa força aerodinâmica pela distância do ponto de articulação (o centro de gravidade) ao centro de tração. Este valor resultante determina a força rotacional potencial máxima que o inversor deve resistir.
R: Sim. A tensão de 24 VCC do motor apenas determina a integração elétrica e os parâmetros de segurança. Um enorme torque mecânico é alcançado através da própria unidade giratória. Esses drives utilizam uma alta taxa de redução de engrenagem, geralmente variando de 60:1 a 150:1, o que multiplica exponencialmente a saída do pequeno motor.
R: A manutenção padrão requer o bombeamento de graxa nova nas pistas e na malha das engrenagens a cada 3 a 6 meses, dependendo da frequência de rotação. Você também deve verificar continuamente a integridade da vedação externa quanto a rachaduras. Finalmente, inspecionar e reapertar os parafusos de montagem anualmente é fundamental para garantir a segurança estrutural.
