Especificar a válvula gaveta errada não resulta apenas em desgaste prematuro. Provoca riscos de segurança catastróficos e milhões de vezes em tempo não produtivo (NPT). As equipes de compras e engenharia enfrentam uma escolha crítica durante a fase de decisão. Eles devem preencher a lacuna entre os rígidos padrões API 6A (ISO 10423) e as realidades operacionais específicas do local. Essas duras realidades geralmente incluem pressões extremas, gás ácido e alto fluxo de detritos.
Confiar em suposições básicas muitas vezes leva a falhas perigosas. Você precisa de uma abordagem rigorosa para garantir a segurança do local. Este guia fornece uma estrutura sistemática e que prioriza a conformidade para avaliar equipamentos de controle de fluxo. Você aprenderá como avaliar e selecionar a válvula gaveta API 6A certa para suas necessidades de controle de fluxo de alta pressão. Detalhamos especificações padrão, escolhas de materiais e etapas essenciais de controle de qualidade necessárias para confiabilidade operacional de longo prazo.
Combine a classe do material com a toxicidade do fluido: a seleção entre as classes de materiais (AA a HH) deve estar estritamente alinhada com as concentrações de H2S/CO2 e a conformidade com a NACE MR0175.
Laje vs. Mecanismos de Expansão: As comportas de laje se destacam em ambientes com alto teor de detritos, enquanto as comportas de expansão oferecem vedação mecânica superior para requisitos críticos de duplo bloqueio e sangria.
PSL e PR determinam o controle de qualidade: O nível de especificação do produto (PSL 1-4) e o requisito de desempenho (PR 1-2) determinam a extensão dos testes metalúrgicos e a confiabilidade operacional necessária para sua cabeça de poço específica.
A manutenção determina a vida útil: Os internos de face dura e a adesão às diretrizes da API para lubrificante de válvula gaveta não são negociáveis para prolongar a vida útil das peças de máquinas petrolíferas.
As equipes de compras geralmente se concentram inteiramente nas despesas de capital iniciais (CAPEX). Esta abordagem ignora despesas operacionais de longo prazo geradas por manutenção, emissões fugitivas e tempo de inatividade para substituição. Ignorar essas despesas contínuas impacta severamente a lucratividade do projeto. Uma válvula mais barata geralmente requer manutenção constante. Também pode falhar prematuramente sob condições estressantes de campo.
O uso de uma com classificação inadequada válvula para campos petrolíferos cria enormes responsabilidades em operações de alta pressão. Os engenheiros devem prever falhas operacionais específicas quando o equipamento fica aquém das demandas de campo.
Erosão dos acabamentos: Fluidos abrasivos de alta velocidade eliminam rapidamente os acabamentos padrão. Isto destrói o mecanismo de vedação.
Falha catastrófica da vedação: classificações de temperatura incorretas fazem com que os elastômeros se tornem quebradiços ou derretam. Isto resulta em vazamentos perigosos de hidrocarbonetos.
Fissuração por estresse por sulfeto: A exposição ao sulfeto de hidrogênio (H2S) quebra inesperadamente metais não conformes.
Uma avaliação bem-sucedida das aquisições requer uma abordagem equilibrada. Você deve garantir a conformidade rigorosa com a API 6A para cada componente. Prazos de entrega previsíveis mantêm os cronogramas de perfuração no caminho certo. Finalmente, a rastreabilidade metalúrgica verificável garante a autenticidade do material. Estes três pilares evitam atrasos dispendiosos e falhas no terreno.
A seleção de uma válvula gaveta de cabeça de poço começa com a correspondência das dimensões fundamentais aos parâmetros específicos do poço. Pequenos erros de cálculo aqui muitas vezes levam a graves gargalos operacionais.
API 6A padroniza tamanhos nominais para garantir compatibilidade global. Esses tamanhos normalmente variam de 1-13/16 polegadas a 7-1/16 polegadas. A norma também define classes de pressão rigorosas. Essas classes começam em 2.000 psi e se estendem até mais de 20.000 psi para aplicações em águas ultraprofundas ou de alta pressão.
Regra de Decisão: Sempre projete sua pilha de equipamentos para a pressão máxima prevista de fechamento da cabeça do poço. Você também deve levar em consideração as possíveis pressões de estimulação. As operações de fraturamento hidráulico (frac) empurram pressões extremas através da válvula durante o trabalho de intervenção. Projetar para o pico de pressão absoluto evita explosões catastróficas.
A temperatura afeta a expansão do metal e a integridade da vedação. A API 6A mapeia classes de temperatura específicas para ambientes operacionais. Os ambientes variam de condições árticas de -50°F a aplicações de alta temperatura de 350°F+.
Classe temporária API 6A | Faixa operacional (°F) | Faixa operacional (°C) | Aplicação Típica |
|---|---|---|---|
K | -75 a 180 | -60 a 82 | Serviço Ártico Extremo |
L | -50 a 180 | -46 a 82 | Serviço Padrão do Ártico |
P | -20 a 180 | -29 a 82 | Condições Gerais de Inverno |
S | 0 a 140 | -18 a 60 | Ambientes de superfície padrão |
U | 0 a 250 | -18 a 121 | Serviço Aquecido Moderado |
V | 35 a 250 | 2 a 121 | Superfície submarina/quente padrão |
X | 0 a 350 | -18 a 180 | Operações em alta temperatura |
Nota de risco: Flutuações extremas de temperatura degradam gravemente as vedações elastoméricas. Os ciclos rápidos de resfriamento e aquecimento destroem materiais não metálicos. Essa degradação exige avaliações específicas de vedação metal-metal para poços críticos de alta temperatura. Sempre verifique os limites de desempenho da vedação metálica.
O mecanismo interno determina como a válvula consegue uma vedação confiável. Os engenheiros geralmente escolhem entre duas arquiteturas primárias com base nas propriedades do fluido e nos requisitos de isolamento.
Um portão de laje usa um mecanismo de portão de peça única. Ele depende da pressão da linha a montante para forçar a comporta contra a sede a jusante. Isso cria uma vedação hermética.
Melhor para: Essas válvulas lidam excepcionalmente bem com fluidos abrasivos. Eles dominam ambientes com alto teor de detritos. Os operadores preferem comportas de laje para controle de fluxo padrão na cabeça do poço. Eles priorizam a simplicidade mecânica e a facilidade de manutenção. O portão sólido corta areia e partículas sem emperrar.
Um portão de expansão utiliza um design de portão de duas peças. O mecanismo se expande mecanicamente contra os assentos a montante e a jusante simultaneamente. Esta ação cria uma vedação positiva e estanque, independentemente da pressão interna da linha.
Melhor para: Esta arquitetura é excelente em cenários de vedação de baixa pressão. Ele funciona perfeitamente em diversas aplicações. Os operadores exigem portões de expansão para cenários que exigem estritamente recursos mecânicos de duplo bloqueio e sangria. A expansão positiva garante vazamento zero mesmo em pressões de linha próximas de zero.
Recurso | Válvula de gaveta de laje | Válvula de gaveta expansível |
|---|---|---|
Projeto de portão | Laje maciça monobloco | Cunha expansível de duas peças |
Mecanismo de vedação | Linha assistida por pressão | Expansão forçada mecanicamente |
Vedação de baixa pressão | Moderado | Excelente |
Tolerância a detritos | Alto (fatias na areia) | Baixo (detritos podem emperrar o mecanismo) |
Bloqueio e sangramento duplo | Não | Sim |
A integridade estrutural depende inteiramente do método de fabricação e da metalurgia básica. Você deve examinar minuciosamente o material do corpo para evitar explosões catastróficas.

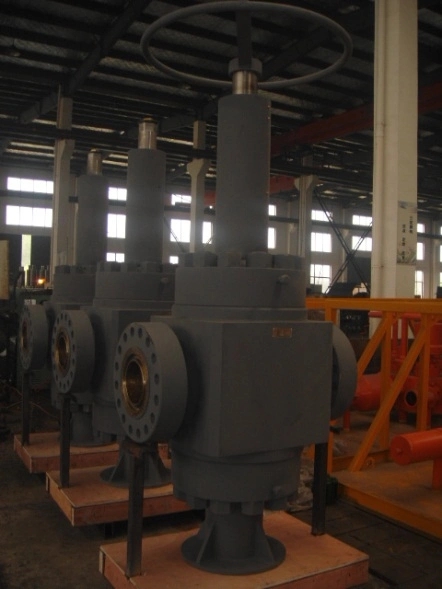

A avaliação do método de construção constitui a base de qualquer decisão de aquisição. Uma válvula gaveta de aço forjado oferece durabilidade incomparável. Corpos forjados, como o aço AISI 4130, oferecem integridade estrutural superior. Eles apresentam uma estrutura de grãos significativamente mais compacta em comparação com peças fundidas.
O forjamento elimina completamente os vazios internos. Isto proporciona risco zero de porosidade. Corpos fundidos ocasionalmente escondem bolsas de ar microscópicas dentro das paredes metálicas. Esses bolsões criam pontos fracos. Portanto, os corpos forjados continuam obrigatórios para ambientes de cabeça de poço de alta pressão superiores a 10.000 psi. Nunca recomendamos corpos fundidos para poços de gás críticos.
API 6A categoriza metais básicos em classes de materiais específicas. Você deve combinar essas classes diretamente com a química prevista do fluido do poço.
Serviço Padrão (AA, BB, CC): Essas classes lidam com ambientes de serviço agradáveis. Apresentam baixo risco de corrosão. Eles funcionam perfeitamente para poços padrão de petróleo bruto e injeção de água benigna.
Sour Service (DD, EE, FF, HH): Essas classes de nível superior lidam com ambientes altamente corrosivos contendo H2S e CO2. Eles exigem a adesão estrita às diretrizes NACE MR0175/ISO 15156.
Risco de implementação: A substituição de materiais de nível inferior em ambientes H2S é um convite ao desastre. O sulfeto de hidrogênio ataca agressivamente metais não conformes. Este ataque leva diretamente à fissuração por tensão por sulfeto. O corpo da válvula pode literalmente quebrar sob pressão sem aviso prévio. Exija sempre documentação compatível com a NACE para campos de serviços ácidos.
Os componentes internos suportam as condições mais adversas. Gerenciar seu desgaste prolonga diretamente a vida útil geral do equipamento.
A guarnição inclui o portão, assentos e haste. Você deve avaliar a necessidade de aplicar sobreposições de revestimento rígido nessas peças. As sobreposições de carboneto de tungstênio ou estelite fornecem mecanismos de defesa críticos. Eles resistem ao desgaste erosivo de alta velocidade.
Quando areia ou propante de fraturamento flui através do furo, ele age como um jato de areia. O aço desprotegido desaparece em horas. Os acabamentos com face dura suportam esta abrasão agressiva. Eles mantêm intactas as faces de vedação durante trabalhos de intervenção pesados.
Muitos operadores acreditam erroneamente que as válvulas modernas dispensam manutenção. Devemos dissipar o mito de uma válvula API 6A “isenta de manutenção” . A lubrificação de rotina continua sendo um requisito operacional absoluto.
As diretrizes da API descrevem requisitos rígidos de lubrificação de rotina. Os operadores devem seguir diligentemente os cronogramas de lubrificação das cavidades corporais. A injeção de graxa resistente remove detritos prejudiciais dos bolsos do assento. Ele também mantém a integridade da vedação metal com metal. A lubrificação adequada evita escoriações mecânicas entre a comporta e as sedes. Negligenciar esta manutenção inevitavelmente faz com que a válvula emperre na posição aberta ou fechada.
A compra de equipamentos de alta pressão exige auditorias rigorosas dos fornecedores. Você deve verificar seus processos de controle de qualidade antes de assinar pedidos de compra. Garantir que eles forneçam peças confiáveis de máquinas petrolíferas.
API 6A define níveis de especificação de produto para ditar a severidade do controle de qualidade. Os níveis de PSL regem a extensão dos testes metalúrgicos necessários.
PSL 1 e 2: Adequado para ambientes padrão de baixo risco. Eles exigem rastreabilidade básica do material e testes hidrostáticos padrão.
PSL 3 e 4: Requer exame volumétrico não destrutivo (EQM) avançado. Os fabricantes devem realizar testes rigorosos de entalhe Charpy V.
Lógica de pré-seleção: Você deve adequar o PSL ao seu nível de risco operacional. A escolha do PSL 3 ou 4 é totalmente inegociável para plataformas offshore ou poços de gás de alta pressão. Os testes extras garantem zero defeitos ocultos de material.
Os Requisitos de Desempenho validam o projeto de engenharia por meio de testes físicos.
PR 1: Envolve testes de ciclo padrão em temperatura ambiente. Ele valida a funcionalidade mecânica básica.
PR 2: Envolve testes ambientais rigorosos. O fabricante faz o ciclo da válvula sob limites extremos de temperatura e pressão simultaneamente. Isso prova que os selos resistirão durante as flutuações de campo do mundo real.
Não aceite promessas verbais de fornecedores. Exija documentação física.
Exija Relatórios de Teste de Materiais (MTRs) verificáveis para todos os componentes que contêm pressão.
Solicite gráficos originais de hidroteste exibindo os tempos de manutenção da pressão.
Verifique se o fabricante possui uma licença API Monogram ativa e atualizada.
Confirme relatórios de inspeção de terceiros para pedidos PSL 3 e PSL 4.
A seleção de uma válvula API 6A requer ir muito além das dimensões físicas básicas. Você deve combinar rigorosamente a química do fluido interno, a dinâmica da pressão do poço e o ambiente operacional externo com materiais API rigorosos e classes de teste. Ignorar a conformidade com a NACE ou subestimar as flutuações de temperatura compromete a segurança do local.
Para garantir aquisições bem-sucedidas e integração de campo, siga estas próximas etapas:
Compile dados operacionais precisos, incluindo pressão máxima de fechamento, faixas extremas de temperatura e composição completa do fluido.
Determine os níveis de PSL e PR necessários com base no risco do local e nas regulamentações offshore.
Solicite uma proposta técnica detalhada e em conformidade com as normas de fabricantes qualificados.
Certifique-se de que a proposta inclua explicitamente MTRs, relatórios de EQM e desenhos abrangentes do Acordo Geral (AG).
Estabeleça um cronograma de manutenção rigoroso para lubrificação no momento da instalação.
R: API 6A é estritamente para equipamentos de cabeça de poço e árvores de natal. Ele lida com fluidos de poço abrasivos brutos e de alta pressão diretamente no local do poço. O API 6D foi projetado para aplicações de tubulações downstream onde os fluidos já estão processados, limpos e as pressões são geralmente muito mais baixas.
R: O aço forjado é altamente recomendado - e frequentemente necessário - para classificações de pressão de 10.000 psi e superiores. Você também deve exigir isso em serviços ácidos altamente críticos. O aço forjado não possui vazios internos e oferece resistência superior à fadiga em comparação com peças fundidas.
R: Indica que a metalurgia da válvula, incluindo o corpo, a tampa e os componentes do interno em contato com o fluido, é especificamente fabricada e tratada termicamente. Este tratamento térmico rigoroso permite que o metal resista à rachadura por estresse por sulfeto (SSC) em ambientes contendo sulfeto de hidrogênio (H2S) altamente tóxico.
R: A frequência depende inteiramente dos ciclos de atuação e da abrasividade do fluido. A adesão às diretrizes da API exige o estabelecimento de um cronograma de manutenção preventiva. Você deve usar lubrificantes de gravidade específica aprovados pelo OEM para remover adequadamente os detritos e proteger as faces de vedação internas contra escoriações.
